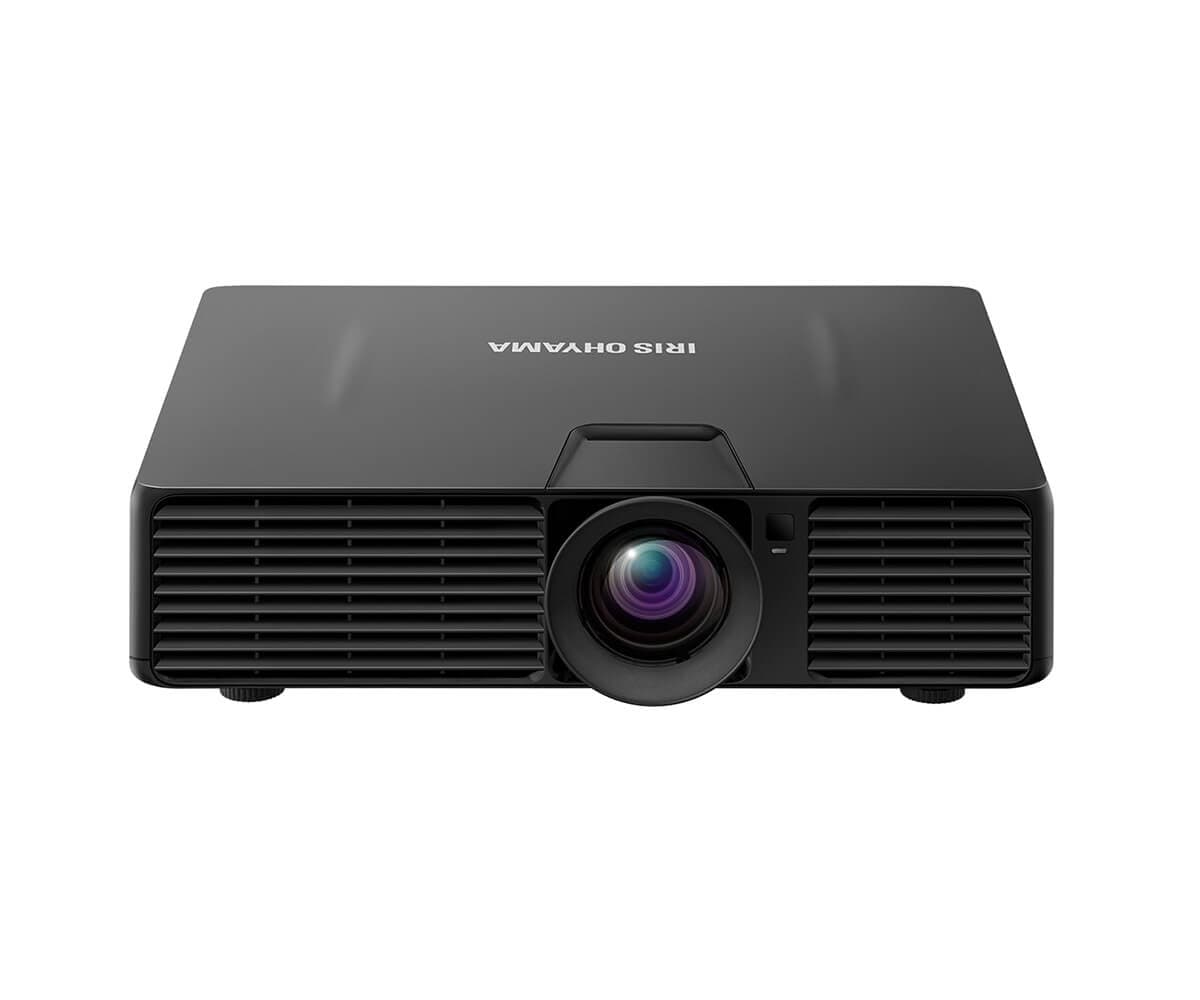

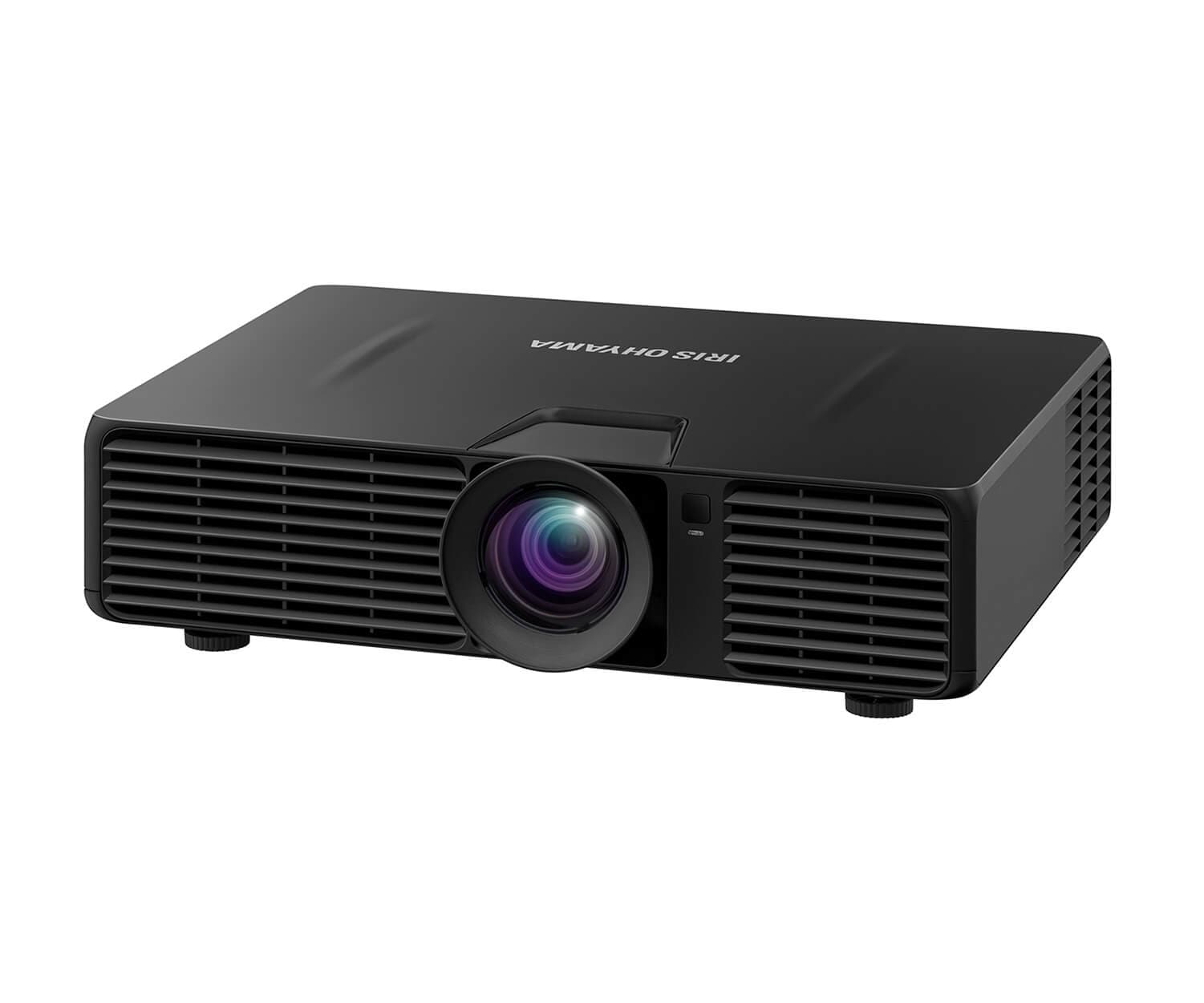

スタンダードタイプIP-GU500B

IP-GU500B

拡大

IP-GU500B

明るさ

5200lm
リアル解像度

WUXGA
光源タイプ

レーザー光源

●オープン価格

カタログ請求

お問い合わせ

BrilliantColor™
長寿命レーザー
防塵設計
冷却システム
電動ズーム＆
電動フォーカス
高倍率
ズームレンズ
オプション
レンズ対応
短焦点レンズ
超短焦点レンズ
レンズシフト
機能
キーストン補正
コーナー
フィット
360度設置
遠隔制御
（ネットワーク/シリアル通信）
ワイヤレス投写
DICOM
シミュレーション
モード
テストパターン
映像ミュート
機能
クイック
スタート
ダイレクト
パワーオン
オート
パワーオフ
オートサーチ
3Dソース対応
リモコンID機能

特長

仕様

投写距離表

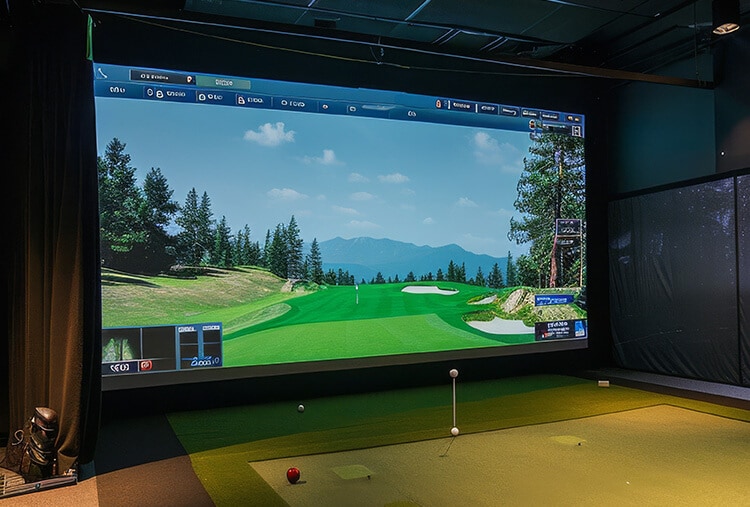

インドアゴルフに最適！
没入感のある空間を実現

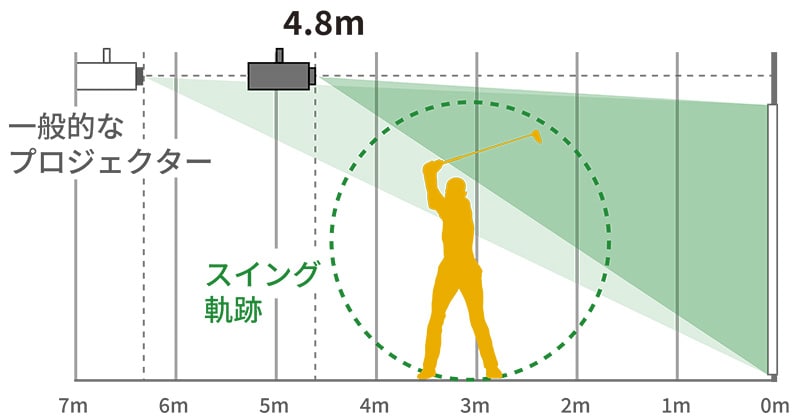

最短4.8mの投写距離で、シミュレーションゴルフに理想的な映像高さ3.0mの大迫力スクリーンを実現。まるで本物のコースにいるかのような没入感のあるリアルな映像体験をお楽しみいただけます！

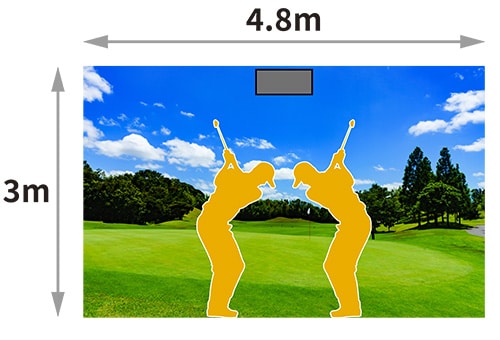

人影の映り込みやスイング時に干渉しない設置設計

左右両打席でも人影が映り込まず、プレーに集中できます。

リモコンひとつでスムーズな微調整＆スピーディな設置

電動レンズ

微調整可能な電動レンズシフト・ズーム・フォーカス機能を搭載。離れた場所からリモコンで手早く調整できます。

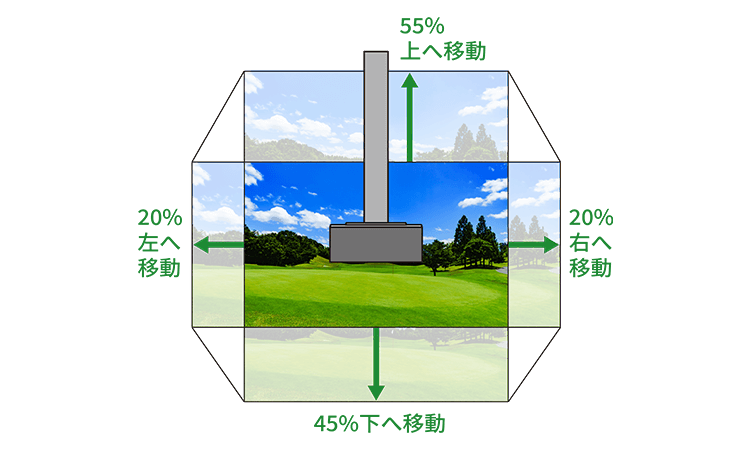

＜レンズシフト範囲イメージ（天吊り設置時）＞

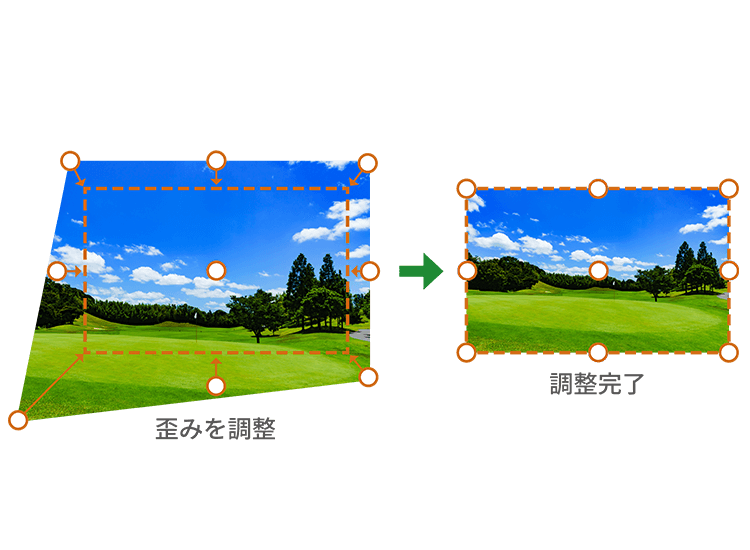

9点補正のコーナーフィット

投写画面の4コーナーに加え、中央と4辺の位置をスクリーンに合わせて調整。ひずみのない完璧な投写映像をスピーディに実現します。

オプションレンズで空間に合わせて最適な投写を実現

短焦点レンズLNS-G0709

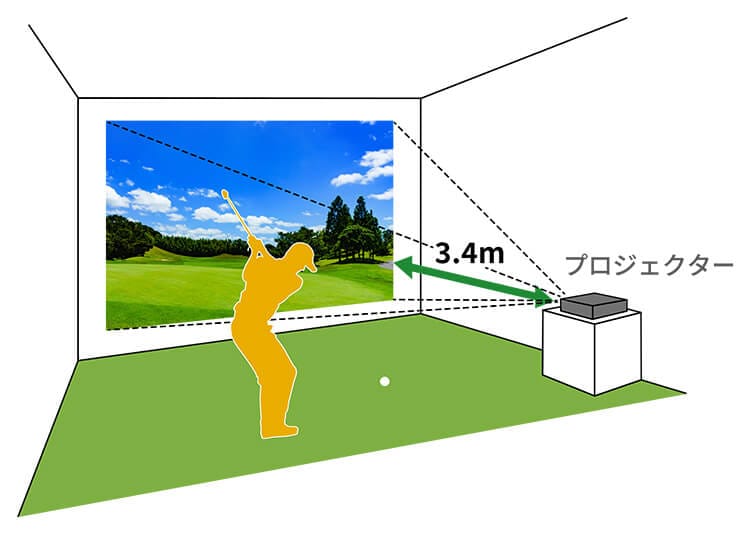

最短3.4mの投写距離により、天吊りせずに卓上設置で投写できます。

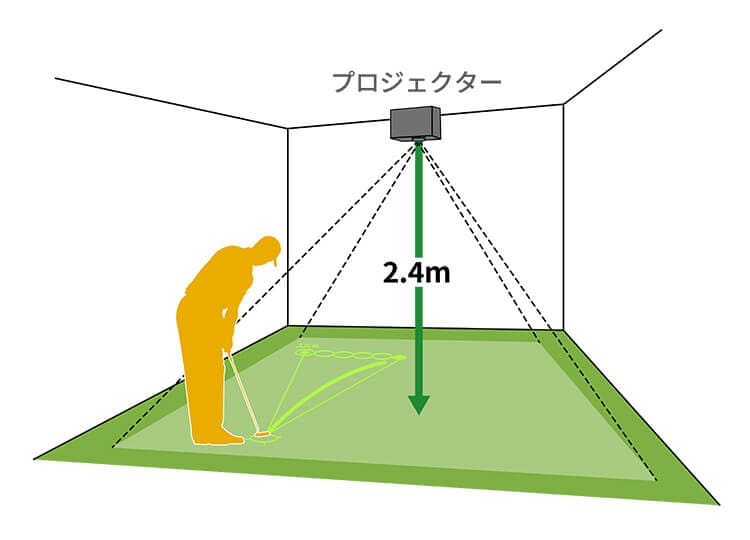

超短焦点レンズLNS-G05

最短2.4mの投写距離により、パターシミュレーター用として床面へ投写できます。

ダイレクトパワーオン（ブートモード）

プロジェクター本体の電源を直接操作せず、集中電源やブレーカーで簡単にON/OFFが可能です。シミュレーターの電源と連動もできます。

長寿命レーザー光源

標準モードで約20,000時間の長期使用が可能です。使用中に突然光源が切れるなどのリスクが少なく、安心してご使用いただけます。またランプ光源プロジェクターに比べてランプ交換の手間や費用がかからないため、ランニングコストを低減できます。

高い信頼性を実現する防じん設計と冷却システム

防じん構造の光学エンジンによりフィルターレスを実現。光学部品へのゴミやほこりの侵入を防ぎ、明るさの低下を抑えてメンテナンスコストを低減します。
またヒートパイプ方式で発熱部を効率的に冷却し、高品質な映像を長期間維持できます。

自由度が高く優れた設置性

垂直360°設置

垂直360°設置プロジェクターを360°さまざまな角度に傾けて設置が可能。真上に向けて天井に投写するなど、幅広いシーンで活用できます。

ポートレート投写

プロジェクターを90度回転し縦長の大画面映像を投写できます。
イベント会場などの演出にも最適です。

使いたいときにすぐ使える

電源オンから数秒で明るい画面を投写。
スピーディーに立ち上がるため、ランプ光源プロジェクターのように画面が明るくなるまで待つ必要がなく、スムーズに会議や授業を開始できます。

主な製品仕様

横にスクロールします

項目			製品仕様
型式			IP-GU500B
外形寸法（W×D×H、mm）			W438×D334×H120
表示方式			単板DLP方式
表示素子		パネルサイズ	0.48インチ DMD
		画素数	2,304,000画素（WUXGA、水平1,920×垂直1,200）
		色再現性	10億7,374万色（フルカラー）
投写レンズ		ズーム	電動ズーム
		フォーカス	電動フォーカス
		投写比	1.0~1.6
		レンズシフト	垂直（-55% ~ +45%）左右（±20%）
光源			レーザーダイオード
投写画面サイズ			50～300型
光出力（lm）			5,200lm
コントラスト比（全白/全黒）			1000000:1(ダイナミックブラックON時)
映像入出力端子／音声信号入出力端子	アナログ	コンピュータ入力端子	Dサブ15ピン×2系統
		モニタ出力端子	―
		ビデオ入力端子	―
		3D SYNC入力端子	BNC×1系統
		3D SYNC出力端子	BNC×1系統
	デジタル	HDMI入力端子	HDMI×2系統
		HDBaseT	―
		DVI-D入力端子	―
	音声入力端子		ステレオミニ×1系統
	音声出力端子		ステレオミニ×1系統
	マイク入力端子		―
	コントロール端子（RS-232C）		Dサブ9ピン×1系統
	有線LAN		RJ45×1系統
	USB-A		―
スピーカー（W）			10W×1
電源			AC100V（50/60Hz）
消費電力 (W)		動作時	最大450W
消費電力 (W)		待機時	0.5（「スタンバイモード」を「省電力」に設定時）
使用温度/湿度（RH）			0~35°C/10~85% (結露なきこと)
質量（kg）			約10kg（レンズ含）
付属品			リモコン、電源コード(1.8m)、取扱説明書（保証書つき） ※乾電池は含まれておりません。

投写距離

投写距離はプロジェクター本体からスクリーンまでの距離を指します。
※表の数値はフルスクリーンの場合の参考値です（製品により若干の誤差が生じる場合があります）。

投写距離図

IP-GU500B

スクリーンサイズ(型) ［16：10］	a 最小（m）	a 最大（m）	レンズシフト底面側最大時		レンズシフト天面側最大時
スクリーンサイズ(型) ［16：10］	a 最小（m）	a 最大（m）	b（m）	c（m）	b（m）	c（m）
50	1.08	1.72	0.74	-0.07	0.61	0.07
80	1.72	2.76	1.18	-0.11	0.97	0.11
100	2.15	3.45	1.48	-0.13	1.21	0.13
120	2.58	4.14	1.78	-0.16	1.45	0.16
150	3.23	5.17	2.22	-0.20	1.82	0.20
200	4.31	6.89	2.96	-0.27	2.42	0.27
300	6.46	10.34	4.44	-0.40	3.63	0.40

LNS-G0709　オプションレンズ

スクリーンサイズ(型) ［16：10］	a 最小（m）	a 最大（m）	レンズシフト底面側最大時		レンズシフト天面側最大時
スクリーンサイズ(型) ［16：10］	a 最小（m）	a 最大（m）	b（m）	c（m）	b（m）	c（m）
50	0.75	0.97	0.74	-0.07	0.61	0.07
80	1.21	1.55	1.18	-0.11	0.97	0.11
100	1.51	1.94	1.48	-0.13	1.21	0.13
120	1.81	2.33	1.78	-0.16	1.45	0.16
150	2.26	2.91	2.22	-0.20	1.82	0.20
200	3.02	3.88	2.96	-0.27	2.42	0.27
300	4.52	5.82	4.44	-0.40	3.63	0.40

LNS-G05　オプションレンズ

スクリーンサイズ(型) ［16：10］	a 最小（m）	レンズシフト底面側最大時		レンズシフト天面側最大時
スクリーンサイズ(型) ［16：10］	a 最小（m）	b（m）	c（m）	b（m）	c（m）
50	0.54	0.27	-0.40	0.61	0.07
80	0.86	0.43	-0.65	0.97	0.11
100	1.08	0.54	-0.81	1.21	0.13
120	1.29	0.65	-0.97	1.45	0.16
150	1.62	0.81	-1.21	1.82	0.20
200	2.15	1.08	-1.62	2.42	0.27
300	3.23	1.62	-2.42	3.63	0.40

レンズシフト

プロジェクター本体を動かさずに画面の位置を水平／垂直に調整できる範囲を示します。
※以下は天吊り装置時のシフト範囲です。卓上装置時には上下が反転します。

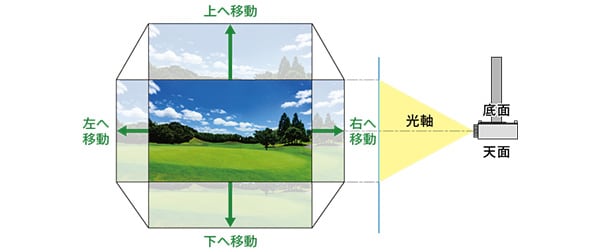

天吊り装置時のシフト範囲を表した図

	左／右	上／下
IP-GU500B	±20%	-55～+45%
LNS-G0709 オプションレンズ	±20%	-55～+45%
LNS-G05 オプションレンズ	±10%	-20～+45%

※斜線部は、上表の「下」の欄においてマイナスの数値で表される投写画面の移動範囲です。

オプション品

[ 交換レンズ ]

超短焦点レンズ	短焦点レンズ
超短焦点レンズ	LNS-G05 ズーム比 : 1.0 質量 : 0.5kg 投写比 :0.5	短焦点レンズ	LNS-G0709 ズーム比 : 1.3 質量 : 0.75kg 投写比 :0.7〜0.9
