LINELUX edge

上質な光のラインで空間にさらなる可能性を。
お客さまの求める心地よい空間を実現します。

ラインルクスedgeシリーズは、シャープなラインと全面に広がる質の高い光により、空間演出の可能性を広げてきました。
これからも自由に、そして心地よく空間を照らし、お客さまのニーズに合った最適なご提案をいたします。

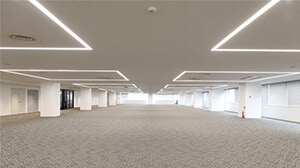

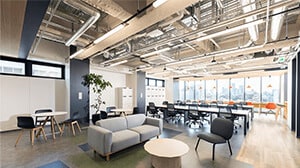

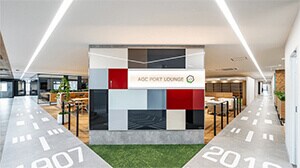

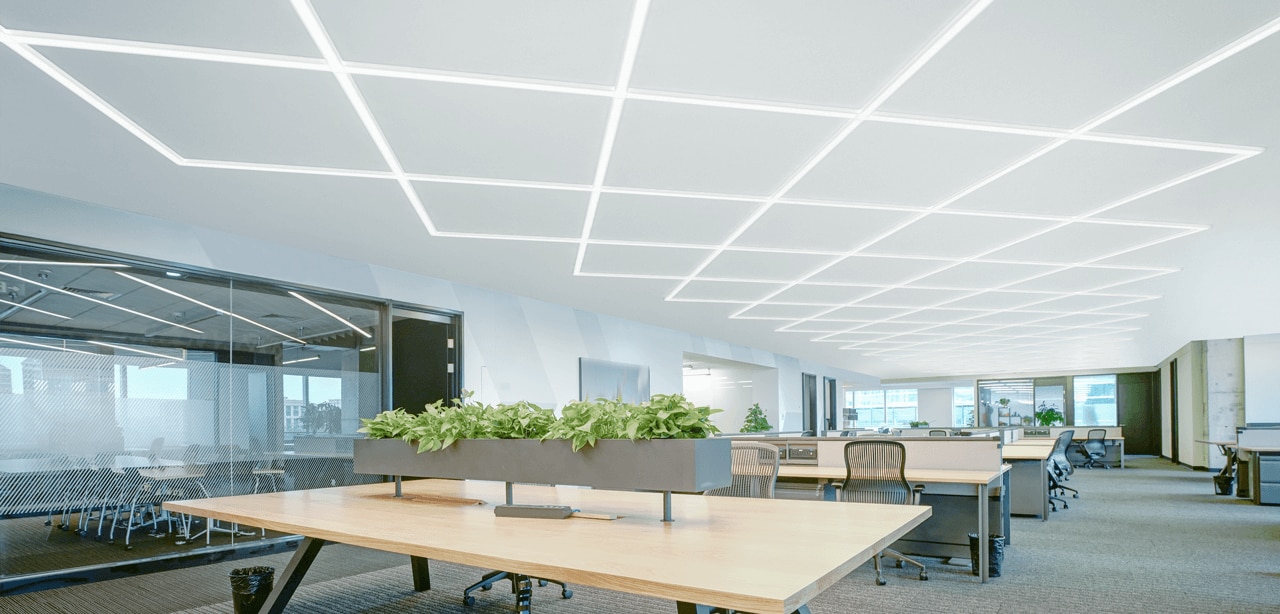

納入事例

ラインアップ

LED一体型ベースライト LINELUX edge SLIMBASE（ラインルクス エッジ スリムベース）

空間意匠性に配慮したスリム設計でありながらベース照明としての明るさを確保。さまざまな建築トレンドに対応するシームレスライン照明。

LINELUX edge SLIMBASE（ラインルクス エッジ スリムベース）イメージ

明るさと意匠性を両立

建築になじみやすいスリムデザインながら高い照度を確保。意匠性と機能性を両立した設計で、オフィスなどのベース照明として多様化する建築空間に柔軟に対応します。

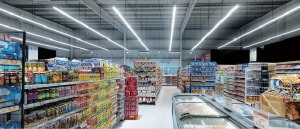

  • 店舗

    店舗

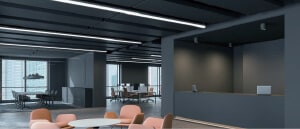

  • エントランス

    エントランス

LED一体型ベースライト LINELUX edge SLIMBASE（ラインルクス エッジ スリムベース）

シャープな光のラインを描き、理想の建築空間を実現可能に。

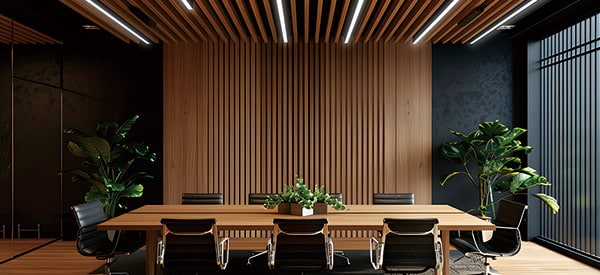

LINELUX edge SLIMBASE（ラインルクス エッジ スリム）イメージ

グレアを抑えて連結部も目立ちにくい

発光を下方面に絞り、グレアが目に入りにくいように設計。さらに連結した際に光の接合部分が目立たないようにしたことで、空間内でシャープな光のラインを描きます。

グレアレス

さまざまな建築に対応する直付け/レースウェイ施工兼用

発光面を下面のみに絞ったスリムなデザイン。直付とレースウェイどちらでも施工できる共通設計で、多様化する建築意匠に対応した照明デザインが可能です。

  • フラット天井

    フラット天井

  • スリット天井

    スリット天井

  • ルーバー天井

    ルーバー天井

  • スケルトン天井など

    スケルトン天井など

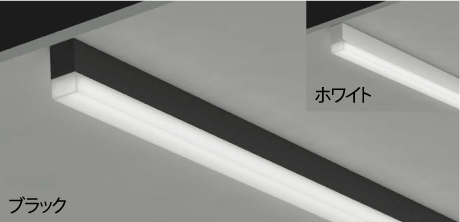

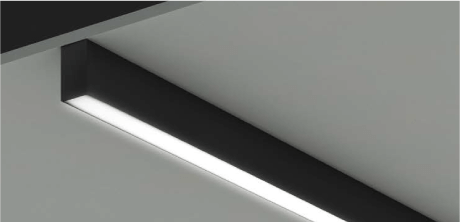

器具タイプ スリムベース 直付型 スリムベース 直付型 空間意匠性に配慮したスリム設計でありながらベース照明としての明るさを確保。 スリム 直付型 スリム 直付型 発光面を下面のみに絞ったスリムなデザインで多様化する建築意匠に対応。
調光タイプ ライコネックス PWM DALI ライコネックス PWM DALI
色温度 5000K／昼白色、 4000K／白色、 3500K／温白色、 3000K／電球色、 2700K／電球色 5000K／昼白色、 4000K／白色、 3500K／温白色、 3000K／電球色、 2700K／電球色
光束タイプ
L1200mm：
5200、2600lm
L900mm：
3900、1950lm
L600mm：
2600、1300lm
L1200mm：
2500、1500lm
L900mm：
1900、1120lm
L600mm：
1260、750lm

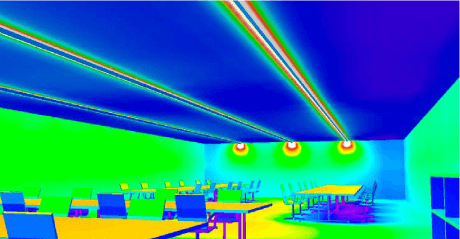

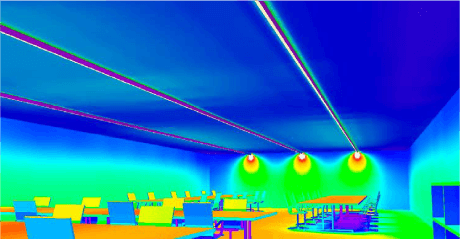

照度分布シミュレーション＊1 照度 使用器具：EGSBB-42W-CL12（ブラック）4240lm 使用器具：EGSBB-42W-CL12（ブラック）　4240lm 使用器具：EGSL-24W-CL122400lm 使用器具：EGSL-24W-CL12　2400lm

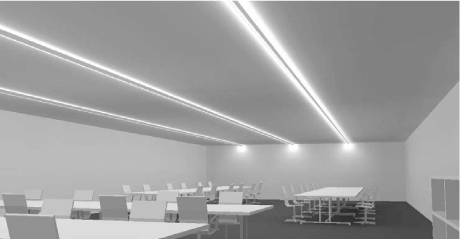

照度分布イメージ＊1 照度分布イメージ 照度分布イメージ
配光データ 配光曲線、直射水平斜度分布図[4000K]5200lmタイプ 配光曲線、直射水平斜度分布図[4000K]2500lmタイプ
配光イメージ 配光イメージ 配光イメージ
＊1：〈計算条件〉器具台数：45台　室空間18m×9m×天井高さ2.8m　 机上面0.7m　反射率：天井70%、壁50%、床20%　保守率：0.81
　　机上面が約750Lxになるよう設計した場合のイメージです。

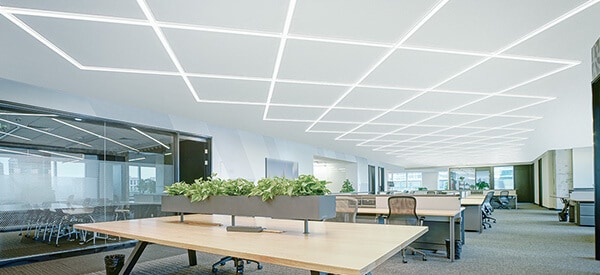

LED一体型ベースライト LINELUX edge（ラインルクス エッジ）

シャープな光のラインを描き、理想の建築空間を実現可能に。

LINELUX edge SLIMBASE（ラインルクス エッジ スリム）イメージ

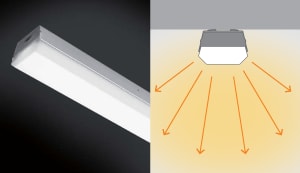

光のみが存在するかのような光の質を追求

存在感を抑えた器具設計、均一な面発光により、やわらかな光のラインのみが目に触れるように配慮。天井面にも光が回る配光設計＊2でグレアを抑え、心地よい光の質を追求しました。 ＊2 直付型の場合

  • 従来のスリム型LEDベースライト

    従来のスリム型LEDベースライト

    光らない器具本体の存在が強く、天井に光が回らないため空間が暗い印象に。

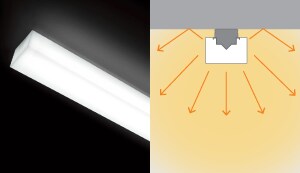

  • LINELUX edge 直付型

    LINELUX edge 直付型

    天井面にも光が回る配光設計で、空間全体をやわらかな光で照らします。

  • エントランス

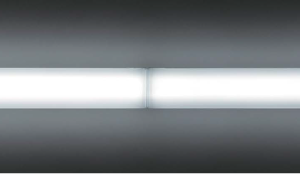

    端部まで明るく光るので、光がつながった美しいラインを描きます。

建築デザインの可能性を広げる拡張性

器具を連結しても継ぎ目が目立たず、建築空間に連続した光のラインを描きます。天井にも壁面にも設置できるため自在な光のデザインが可能に。

  • フラット天井
  • スリット天井
  • ルーバー天井

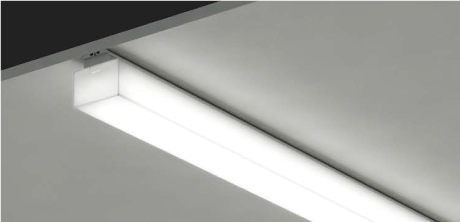

器具タイプ 直付型 直付型 天井面にも光がまわる
配光設計で空間全体が

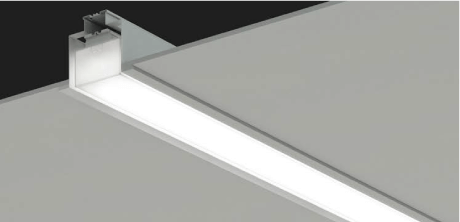

明るい印象に。 		埋込型 埋込型 天井面になじむ
光のラインでシームレ
スなすっきりとした

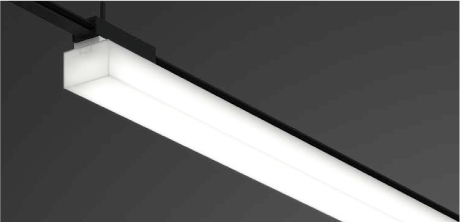

空間を実現。 		ダクトレール型 ダクトレール型 配線ダクトレールに
取り付けが可能。
スケルトン天井への
設置にも
適しています。
調光タイプ ライコネックス 非調光
PWM DALI 		ライコネックス 非調光
PWM DALI 		ライコネックス 非調光
色温度 5000K／昼白色、
4000K／白色、
3500K／温白色、
3000K／電球色、
2700K／電球色 		5000K／昼白色、
4000K／白色、
3500K／温白色、
3000K／電球色、
2700K／電球色 		5000K／昼白色、
4000K／白色、
3500K／温白色、
3000K／電球色、
2700K／電球色
光束タイプ
L1200mm：
5000、4000、
3000、2000lm
L900mm：
3750、3000、
2250、1500lm
L600mm：
2500、2000、
1500、1000lm
L1200mm：
3550、2840、
2130、1420lm
L900mm：
2660、2130、
1600、1070lm
L600mm：
1780、1420、
1070、710lm
L1200mm：
5000、4000、
3000、2000lm
L900mm：
3750、3000、
2250、1500lm
L600mm：
2500、2000、
1500、1000lm

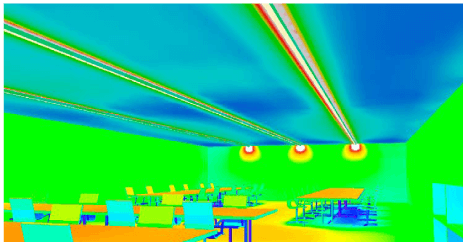

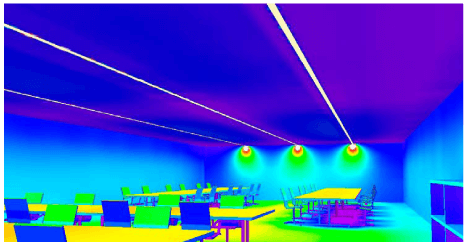

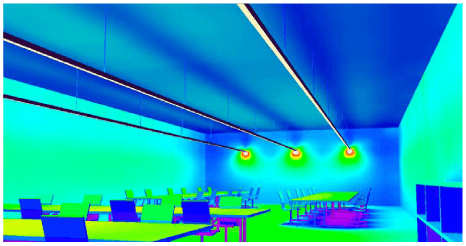

照度分布
シミュレーション＊1 照度 		使用器具：
EG-38W-CL12　3800lm 		使用器具：
EG-33W-UK12　3370lm 		使用器具：
EGDR-38W-12　3800lm

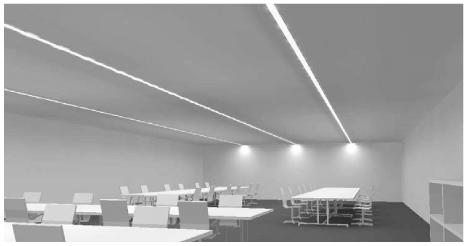

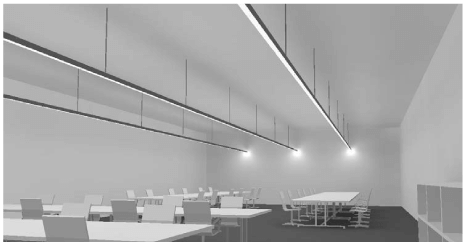

照度分布イメージ＊1 照度分布イメージ 照度分布イメージ 照度分布イメージ
配光データ 配光曲線、直射水平斜度分布図[4000K]4000lmタイプ 配光曲線、直射水平斜度分布図[4000K]3550lmタイプ 配光曲線、直射水平斜度分布図[4000K]4000lmタイプ
配光イメージ 配光イメージ 配光イメージ 配光イメージ
＊1：〈計算条件〉器具台数：45台　室空間18m×9m×天井高さ2.8m　 机上面0.7m　反射率：天井70%、壁50%、床20%　保守率：0.81
　　机上面が約750Lxになるよう設計した場合のイメージです。

様々な制御方式に対応

  • 独自の通信方式『MESH-LINKメッシュリンクプロトコル』で安定した操作性を実現。タブレットで個別に制御ができ、導入時の施工も通常のLED照明とほぼ変わりません。 ※無線制御システム「ライコネックス」の運用開始の設定は弊社専門スタッフによる作業が必要です。 LiCONEXの詳細はこちら
  • 電源線2本、信号線2本を通じて照明器具の電源に信号を送り調光制御する方式。
  • 照明制御の通信プロトコルの国際規格（IEC62386）。マスタースレーブ方式採用により、照明メーカーを問わずに接続・設置できます。
