スポーツ照明

多くの競技を支える豊富なラインアップ

  • スポーツ施設照明(TV放送対応)
  • スポーツ施設照明(大規模施設)
  • 大規模アリーナ照明

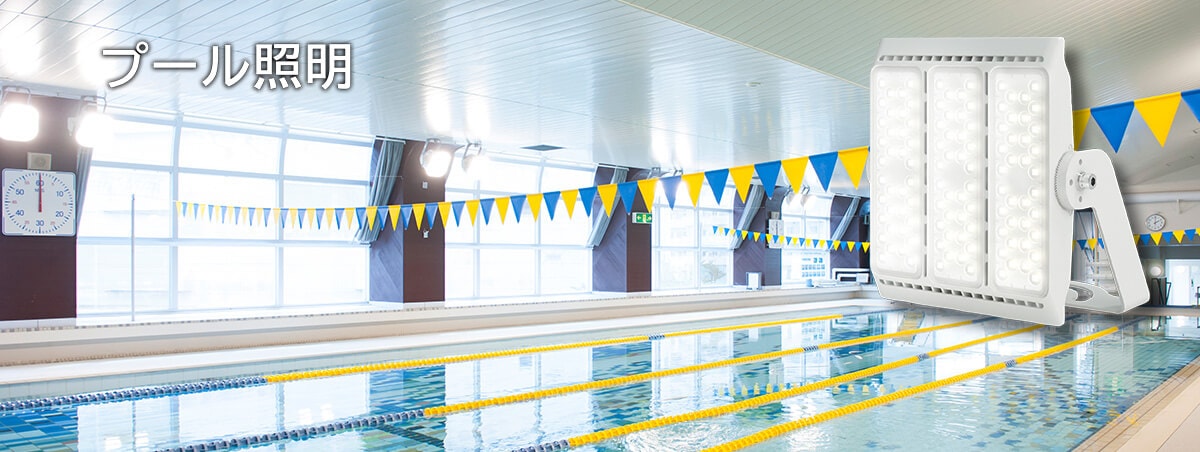

  • プール用照明
お問い合わせ

ラインアップ

スポーツ照明
スポーツヴィジョンの特長

1

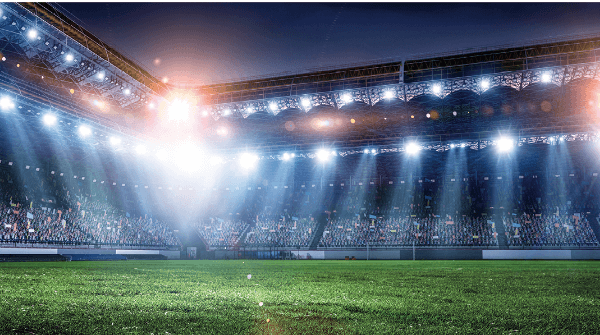

スタジアムの熱狂を演出

スタジアムなどの大規模施設にあわせた照明設計で
スポーツをもっと熱く演出します。

大光量 最大185,000lm
2
アイリスオーヤマ独自の
軽量化技術

“ヒートパイプ”技術で器具を軽量化。施工や架台にかかる負担を軽減します。また、受圧面積も従来光源器具と同等のコンパクト設計です。

軽量設計22.7kg
3
スタジアムを
ドラマチックに演出 DMX制御

DMX制御に対応。イベントやコンサートなど、照明と舞台演出機器との連携・連動が可能です。

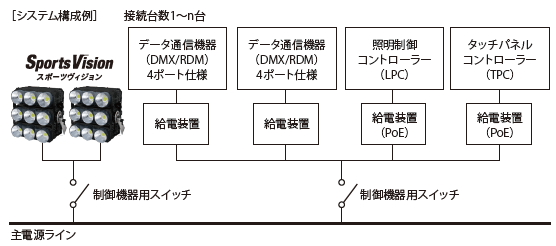

システム構成例
動画はこちら
DMX制御による光演出イメージ
DMX制御による光演出
4
無線制御システム
LiCONEX ライコネックス に対応

屋外用PWMユニットと組み合わせることで無線制御システム「ライコネックス」で調光できます。不在エリアのみ消灯する、時間帯に合わせて明るさを調節するなど、ムダな点灯を減らして大幅な省エネを実現します。無線なので、大掛かりな配線工事なしで導入できます。

※ 無線制御システム「LiCONEX」の運用開始の設定は弊社専門スタッフによる作業が必要です。

長距離ライコ

屋外の照明制御も快適に

通信距離が最大500mになった「ライコネックス ロングレンジ」に対応。スポーツ施設などの屋外照明も操作できるので、施設全体の照明の一元管理と節電が可能です。

長距離通信 最大500m
5
次世代の
テレビ放送[4K·8K]に対応*2

4K放送アイコン 8K放送アイコン 広色域の再現性

Ra95かつ、R9(赤)が90の光で高品質な映像配信をサポートします。

*2 1500Wクラス SV1500-56908-N、SV1500-56908-N-LIL、SV1500-56908-M、SV1500-56908-M-LIL

スポーツヴィジョンと従来の投光器の比較イメージ
より自然に感じられる色味で、高品質な映像配信を支えます。
6
フリッカーフリーを実現
Flicker Factor*31%未満

スーパースローモーションを撮影する際に障害となるチラツキを低減。安定した撮影に貢献します。

*3 光出力における周期変動の相対的な尺度。1%未満でフリッカーを大幅に抑制します。

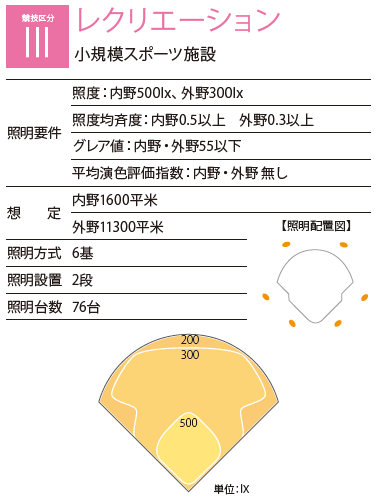

競技・競技レベル別シミュレーション例

用途にあわせてシミュレーションをし、最適な光束・演色性・配光の器具をご提案します。詳しくは弊社営業担当にお問い合わせください。

野球場(硬式野球)

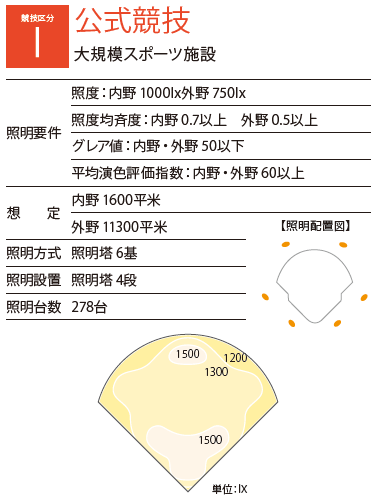

競技区分1 公式競技

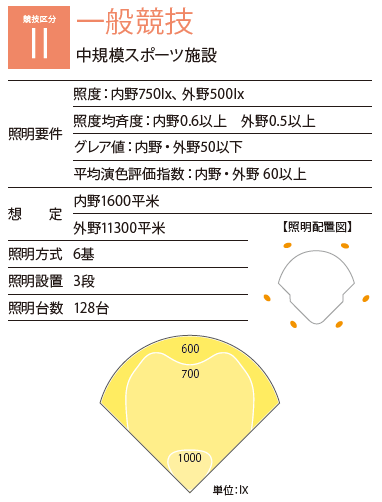

競技区分2 一般競技

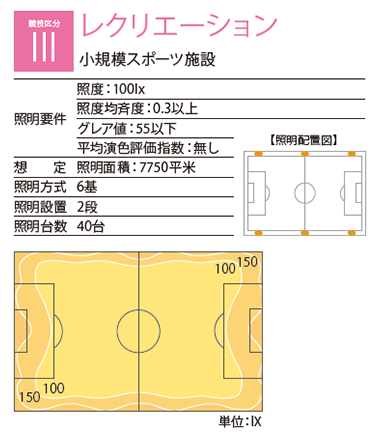

競技区分3 レクリエーション

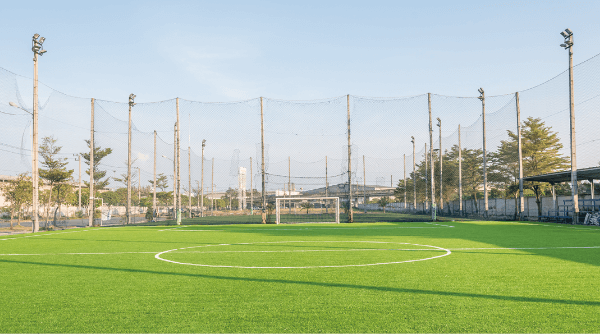

サッカー場

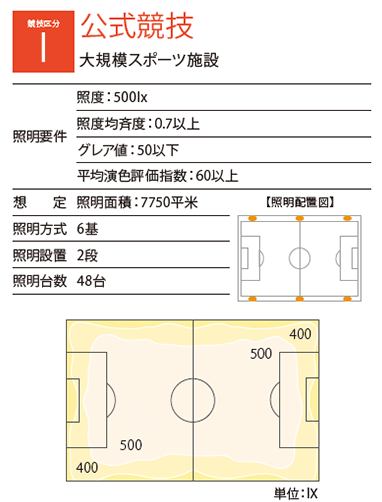

競技区分1 公式競技
スポーツ競技区分についての
詳細はこちら
スポーツ施設用照明の照明基準

スポーツ施設の照明環境は、安全かつ快適に競技を行ったり観戦したりできるように、JIS(日本産業規格)によって定められた照明基準があります。運動競技区分を3つのレベルに分け、さらに競技別に適切な「明るさ」「演色性」「まぶしさ」「光色」などの推奨値を定めています。

〈スポーツ施設の競技区分〉

1
公式競技

大規模スポーツ施設

観客のいる国際、国内、地域全体又は特定地域における最高水準の運動競技会。最高水準のトレーニング。

1 公式競技
2
一般競技

中規模スポーツ施設

観客のいる地域全体又は特定地域における一般的な運動競技会。高水準のトレーニング。

2 一般競技
3
レクリエーション

小規模スポーツ施設

観客のいない特定地域の運動競技会、学校体育又はレクリエーション活動。一般のトレーニング。

3 レクリエーション

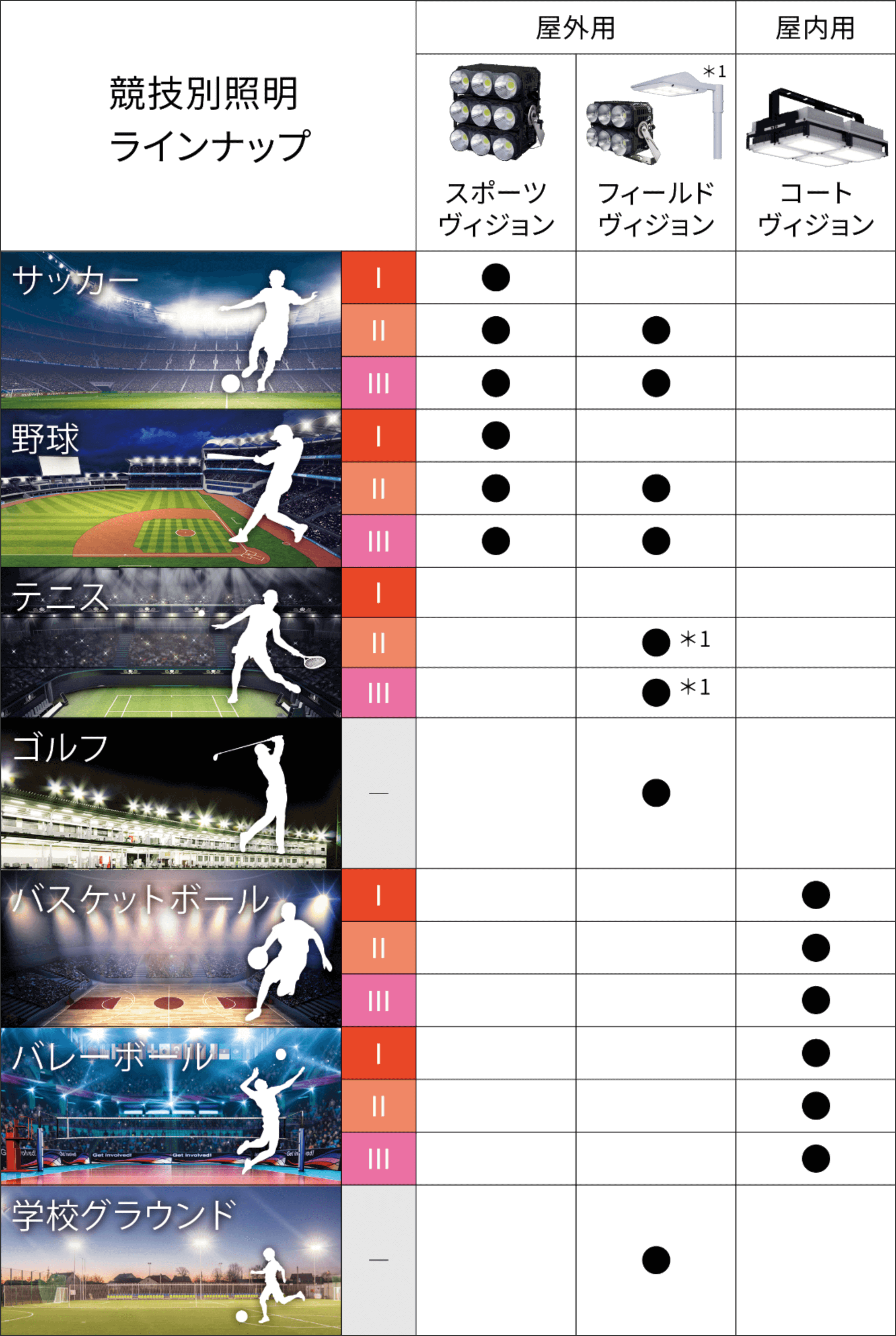

競技別照明ラインアップ
*1 フィールドヴィジョンforテニス
詳細はこちら

スポーツ照明

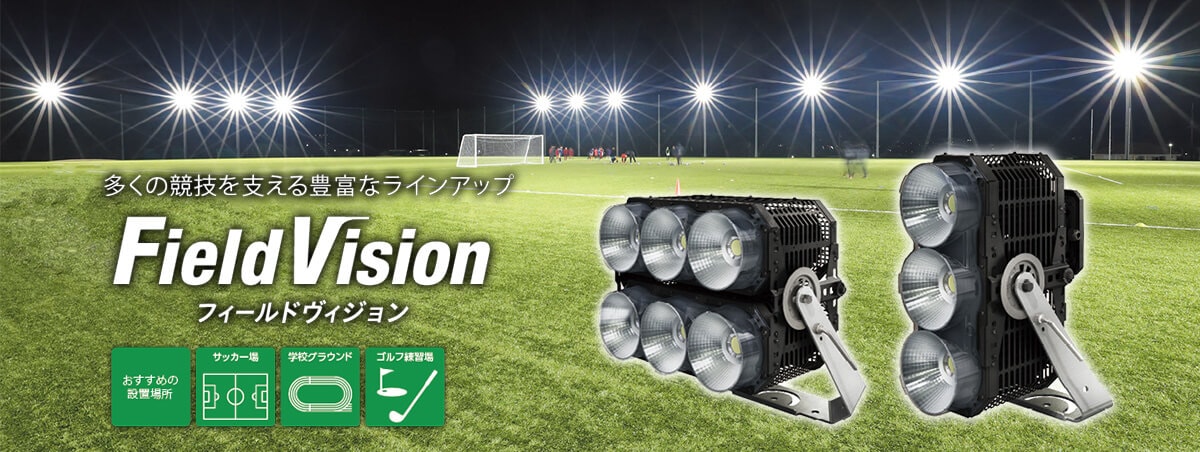

フィールドヴィジョンの特長

1
競技エリアの照度を的確に確保

競技や施設規模など、ニーズに応じて選べるさまざまなラインアップをご用意。

大光量 最大185,000lm
2
アイリスオーヤマ独自の
軽量化技術

“ヒートパイプ”技術で器具を軽量化。施工や架台にかかる負担を軽減します。また、受圧面積も従来光源器具と同等のコンパクト設計です。

軽量設計 1000Wクラス/800Wクラス(17.1Kg)・500w(10.5Kg)
3
無線制御システム
LiCONEX ライコネックス に対応 長距離ライコ

タブレットから無線通信で調光操作ができます。不在エリアのみ消灯する、時間帯に合わせて明るさを調節するなど、ムダな点灯を減らして大幅な省エネを実現します。無線なので、大掛かりな配線工事なしで導入できます。

※ 無線制御システム「ライコネックス」の運用開始の設定は弊社専門スタッフによる作業が必要です。

タブレットで調光操作イメージ

屋外の照明制御も快適に

通信距離が最大500mになった「ライコネックス ロングレンジ」に対応。スポーツ施設などの屋外照明も操作できるので、施設全体の照明の一元管理と節電が可能です。

長距離通信 最大500m

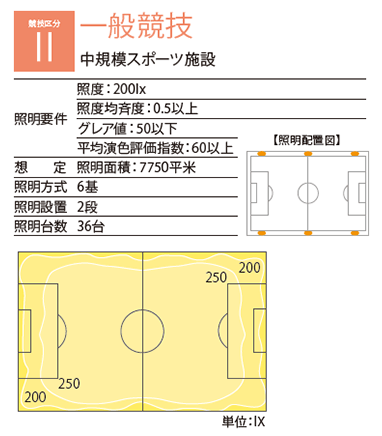

競技・競技レベル別シミュレーション例

用途にあわせてシミュレーションをし、最適な光束・演色性・配光の器具をご提案します。詳しくは弊社営業担当にお問い合わせください。

野球場(硬式野球)

競技区分2 一般競技
競技区分3 レクリエーション

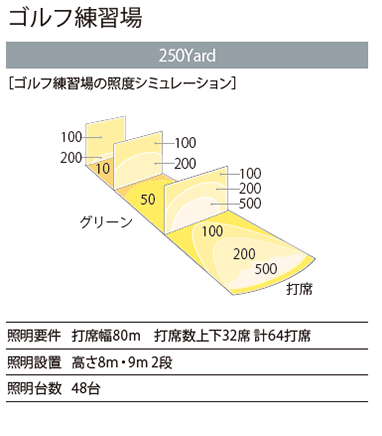

ゴルフ場
スポーツ競技区分についての
詳細はこちら
スポーツ施設用照明の照明基準

スポーツ施設の照明環境は、安全かつ快適に競技を行ったり観戦したりできるように、JIS(日本産業規格)によって定められた照明基準があります。運動競技区分を3つのレベルに分け、さらに競技別に適切な「明るさ」「演色性」「まぶしさ」「光色」などの推奨値を定めています。

〈スポーツ施設の競技区分〉

1
公式競技

大規模スポーツ施設

観客のいる国際、国内、地域全体又は特定地域における最高水準の運動競技会。最高水準のトレーニング。

1 公式競技
2
一般競技

中規模スポーツ施設

観客のいる地域全体又は特定地域における一般的な運動競技会。高水準のトレーニング。

2 一般競技
3
レクリエーション

小規模スポーツ施設

観客のいない特定地域の運動競技会、学校体育又はレクリエーション活動。一般のトレーニング。

3 レクリエーション
競技別照明ラインアップ
*1 フィールドヴィジョンforテニス
詳細はこちら

スポーツ照明

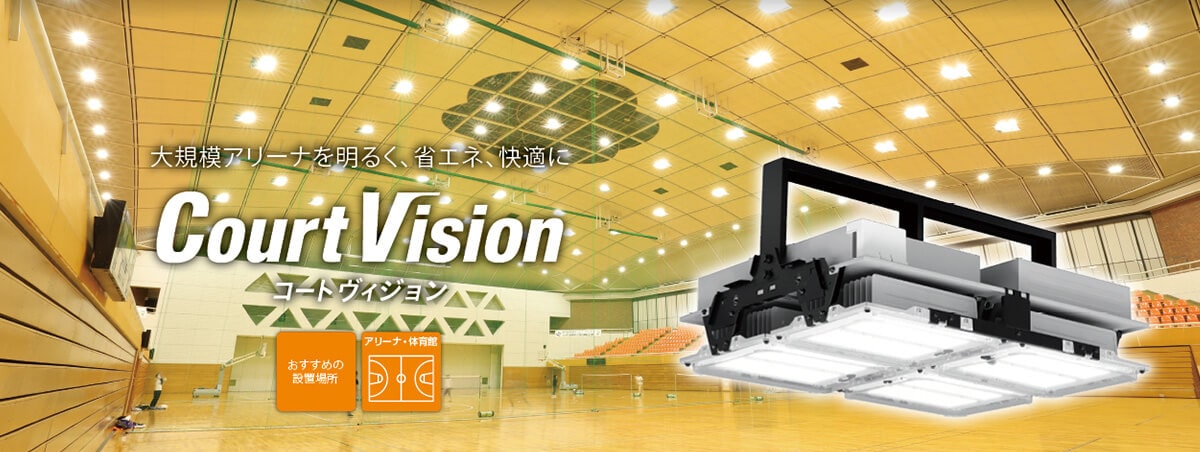

コートヴィジョンの特長

1
大型スポーツ施設に
最適な大光量タイプ

大型アリーナやイベント会場、大規模な工場・倉庫などの高天井空間に設置可能です。空間の規模や用途に合わせて選べる60,000lmクラス、80,000lmクラスをラインアップしています。

業界最大光束 80,000lmクラス
2
断トツの業界最軽量*2

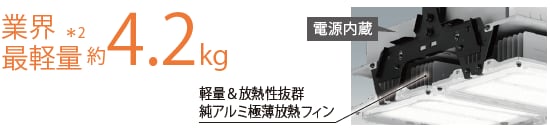

ヒートシンクに純アルミ極薄放熱フィンを採用し、灯具を軽量化。施工性に優れ、取付時や建造物への負担を軽減します。

業界最軽量 4.2Kg

*2 高天井LED照明直付型電源内蔵タイプにおいて。2024年4月1日現在。当社調べ。高天井LED照明コートヴィジョン60000lmクラス(高効率・ローグレア・ローグレア長距離通信対応タイプ)の場合。

3
大光量でも高い省エネ性能

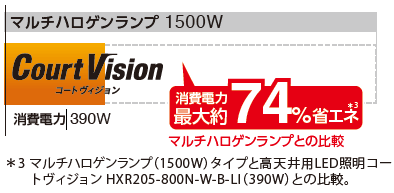

従来光源と同等の明るさを保ちながら消費電力を最大74%削減し、コストに貢献します。

消費電力 最大約74%省エネ
4

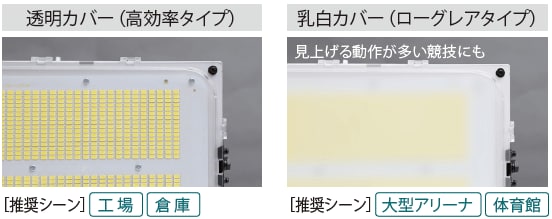

選べる2種のカバー

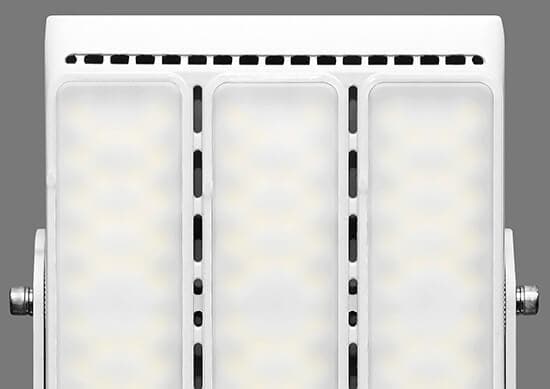

効率重視の透明カバー(高効率タイプ)と、まぶしさを抑える乳白カバー(ローグレアタイプ)をご用意。

選べる2種のカバー

*2 高天井LED照明直付型電源内蔵タイプにおいて。2024年4月1日現在。当社調べ。高天井LED照明コートヴィジョン60000lmクラス(高効率・ローグレア・ローグレア長距離通信対応タイプ)の場合。

5
耐震クラスS2をクリア

タブレットから無線通信で調光操作ができます。不在エリアのみ消灯する、時間帯に合わせて明るさを調節するなど、ムダな点灯を減らして大幅な省エネを実現します。無線なので、大掛かりな配線工事なしで導入できます。

耐震クラスS2をクリア

*4 (一社) 日本照明工業会「技術資料A127 照明器具の耐震設計・施工ガイドライン 2014年(平成26年)12月5日改正」による。一般照明器具において。
*5「 災害応急対策活動に必要な施設」「避難場所として位置づけられた施設」「人命及び物品の安全性確保が特に必要な施設」をいう。
*6 脱落によって重大な危害を生ずるおそれがあるものとして国土交通大臣が定める天井をいう。 *6 常時点灯ができること。

6
無線制御システム
LiCONEX ライコネックス
競技レベルや用途に合わせて
自在に調光

照明1台ごと、またはエリアごとに自在に調光でき、大幅な省エネが可能。無線なので大掛かりな工事なしで導入できます。

また、大規模な大会から地域のイベントまで幅広い用途で施設を使用する場合でも、「ライコネックス」の利用で、競技レベルにあわせて照度調節が可能です。また使用コート上のみ点灯するなど、エリアごと点灯/消灯ができるため、消費電力を抑えて大幅な省エネを実現します。

※無線制御システム「ライコネックス」の運用開始の設定は弊社専門スタッフによる作業が必要です。

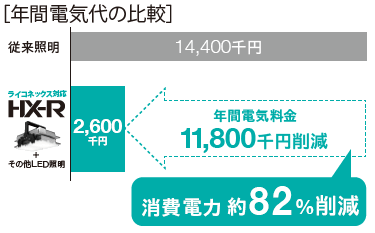

年間電気代を比較したグラフ

※高天井用LED照明HX-R(40000lm)157台、その他LED照明(直管LEDランプ・LEDダウンライト・街路灯用HID代替LEDランプ)計1,843台、週40時間、1年間使用した場合の試算。※記載のコスト比較は想定使用環境をもとに算出したものであり、削減率及び削減額を保証するものではありません。

  • ライコネックス スタンダード  ライコネックス スタンダードのアイコン
  • ライコネックス ロングレンジ
    (長距離通信対応)
      ライコネックス ロングレンジのアイコン
タブレットで簡単設定

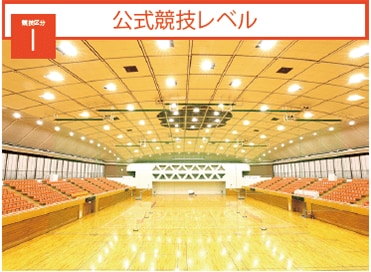

競技区分1 公式競技レベル
観客のいるプロの国際・国内試合、インターハイなど

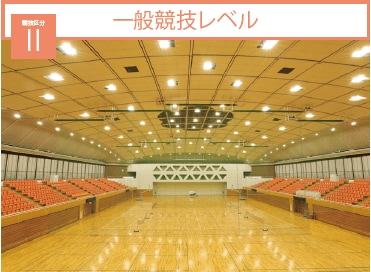

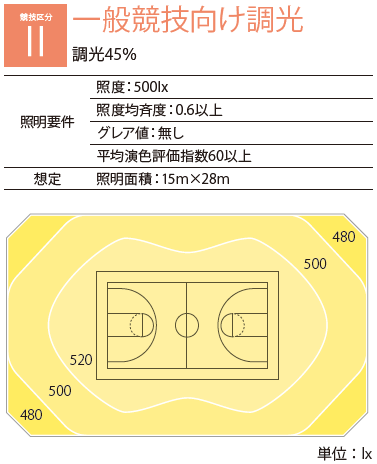

競技区分2 一般競技レベル
予選大会、地方大会など

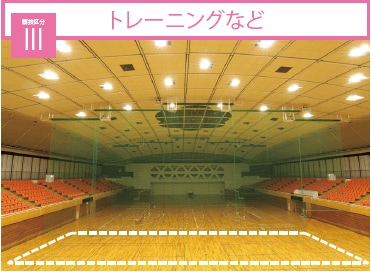

競技区分3 トレーニングなど
トレーニングやイベントなど

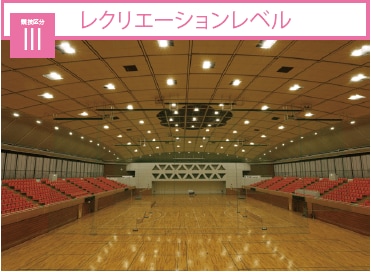

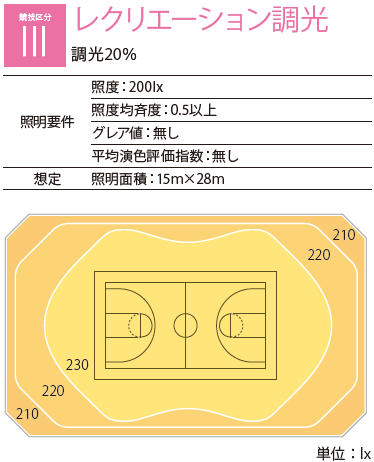

競技区分3 レクリエーションレベル
使用するコート1面のみ点灯
深谷ビッグタートル 様(埼玉県)

競技・競技レベル別シミュレーション例

LiCONEX ライコネックスを使って調光制御

アリーナの照明配置図

同じ照明器具を利用して、さまざまな競技レベルに適した環境を設定できます。

  • 照明方式:ライコネックス制御分散配置
  • 照明設置:1段
  • 照明台数:48台

アリーナ
(バスケットボール・バレーボール)

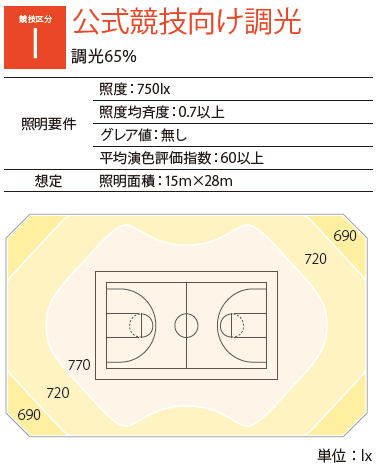

競技区分1 公式競技向け調光 競技区分2 一般競技向け調光 競技区分3 レクリエーション調光
スポーツ競技区分についての
詳細はこちら
スポーツ施設用照明の照明基準

スポーツ施設の照明環境は、安全かつ快適に競技を行ったり観戦したりできるように、JIS(日本産業規格)によって定められた照明基準があります。運動競技区分を3つのレベルに分け、さらに競技別に適切な「明るさ」「演色性」「まぶしさ」「光色」などの推奨値を定めています。

〈スポーツ施設の競技区分〉

1
公式競技

大規模スポーツ施設

観客のいる国際、国内、地域全体又は特定地域における最高水準の運動競技会。最高水準のトレーニング。

1 公式競技
2
一般競技

中規模スポーツ施設

観客のいる地域全体又は特定地域における一般的な運動競技会。高水準のトレーニング。

2 一般競技
3
レクリエーション

小規模スポーツ施設

観客のいない特定地域の運動競技会、学校体育又はレクリエーション活動。一般のトレーニング。

3 レクリエーション
競技別照明ラインアップ
*1 フィールドヴィジョンforテニス
詳細はこちら

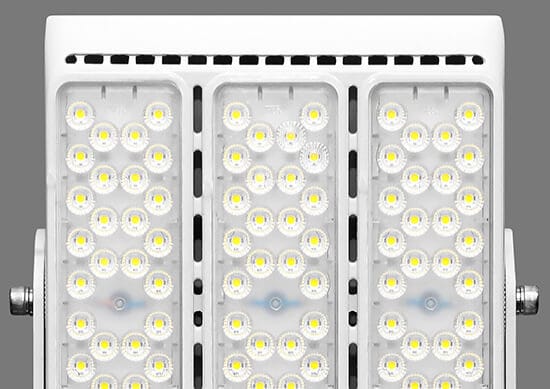

屋内プール用LED照明の特長

1
プールでの使⽤に適した
優れた塩素ガス耐性

塩素ガスに対応した表⾯処理をしています。また塩素に対する試験を⾏い耐久性を確認しています。

塩素(ガス)に対する耐久性試験
対象施設 LED・電源分・パネル・塗装(表面)
ガス条件 塩素ガス(Cl2)/濃度0.5ppm以上にて*1

*1 文部科学省発行「水泳プールに係る学校環境衛生基準」参考

2

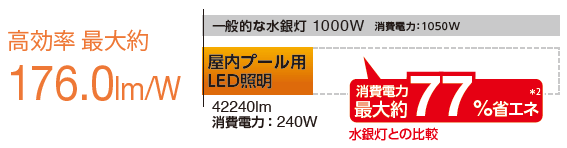

⼤幅な省エネを実現

従来の⽔銀灯と⽐較して消費電⼒を⼤幅に削減できます。

高効率 最大約176.0lm/W

*2 高天井LED照明直付型電源内蔵タイプにおいて。2024年4月1日現在。当社調べ。高天井LED照明コートヴィジョン60000lmクラス(高効率・ローグレア・ローグレア長距離通信対応タイプ)の場合。

3
施⼯性の⾼い軽量設計

軽量かつコンパクト。施⼯性に優れ、取付時や建造物への負担を軽減します。

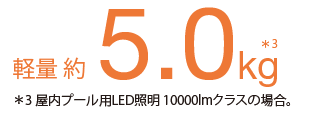

軽量 約5.0Kg
4
無線制御システム
LiCONEX ライコネックス に対応 長距離ライコ

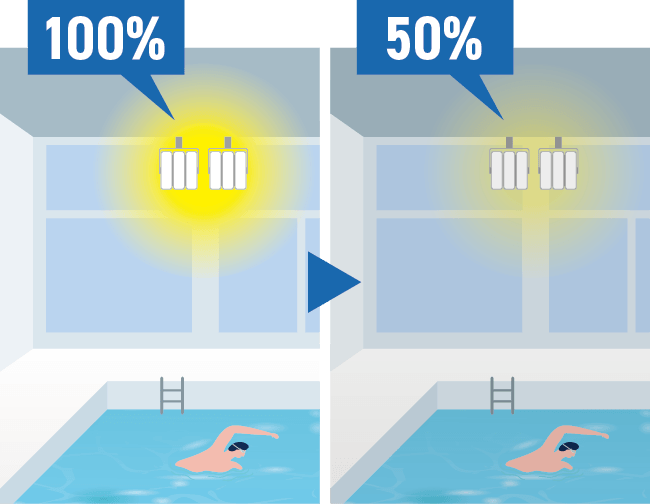

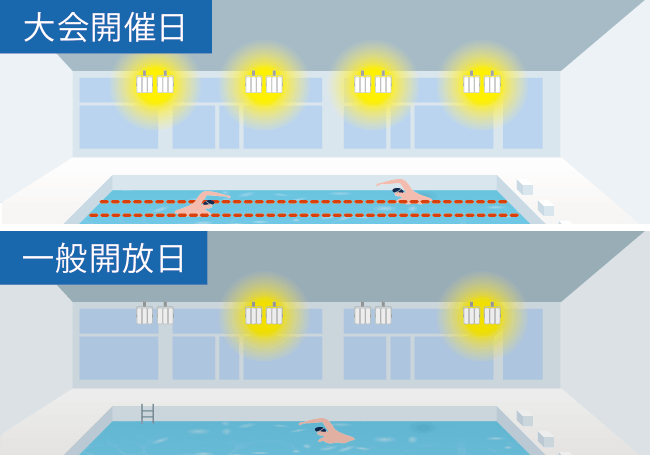

屋外⽤PWMユニットと組み合わせることで無線制御システム「ライコネックス」での調光が可能です。使⽤するコースの上だけ点灯する、スケジュールに合わせて明るさを調節するなど、ムダな点灯を減らして⼤幅な省エネを実現します。

タブレットでの調光操作イメージ

※無線制御システム「ライコネックス」の運用開始の設定は弊社専門スタッフによる作業が必要です。

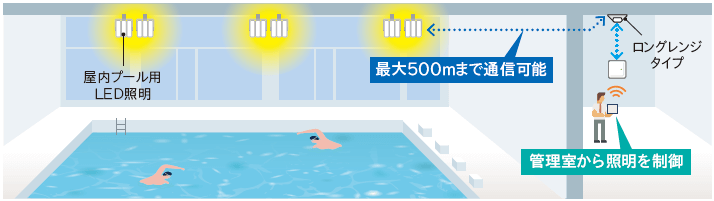

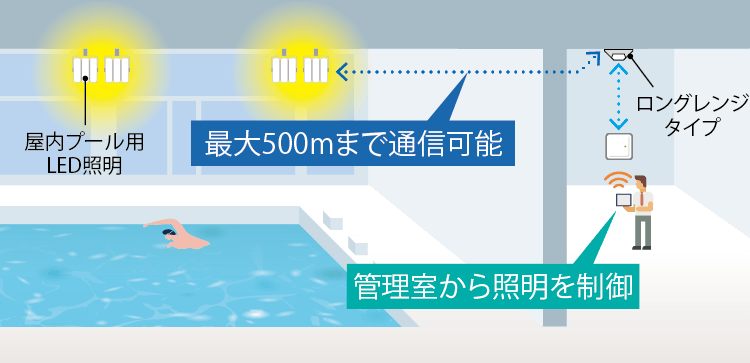

屋内プールでの一元管理・操作イメージ
屋内プールだけでなく施設全体の照明と合わせて⼀元管理・操作が可能です。
