常設タイプIP-DU1000B/IP-DU800B

IP-DU1000B

※レンズは別売です

拡大

  • IP-DU1000B
  • IP-DU1000B
  • IP-DU1000B
  • IP-DU1000B
  • 3年安心保証
  • DLP
  • HDMI

IP-DU1000B

  • 明るさ：10000lm
  • リアル解像度：WUXGA
  • 光源タイプ：レーザー光源

IP-DU800B

  • 明るさ：8000lm
  • リアル解像度：WUXGA
  • 光源タイプ：レーザー光源

●オープン価格　●レンズ別売

カタログ請求

お問い合わせ

  • 電動ズーム＆
    フォーカス
  • 水平垂直方向
    レンズシフト
  • 水平
    キーストン補正
  • 垂直
    キーストン補正
  • コーナー
    フィット
  • 360度設置
  • ポートレート
    投写
  • クイック
    スタート

特長

仕様

投写距離表

長寿命レーザー光源

標準モードで約20,000時間の長期使用が可能です。使用中に突然光源が切れるなどのリスクが少なく、安心してご使用いただけます。またランプ光源プロジェクターに比べてランプ交換の手間や費用がかからないため、ランニングコストを低減できます。

水銀ランプの約10倍の長寿命！

メンテナンスフリーを実現する
防じん設計と冷却システム

防じん設計

光学エンジン・光源ユニットは共に防じん構造でほこりやゴミの侵入を防ぎます。エアーフィルターレス設計で頻繁なメンテナンスも不要なため、保守点検の難しい高所への設置も安心です。

高い信頼性を実現する防じん構造

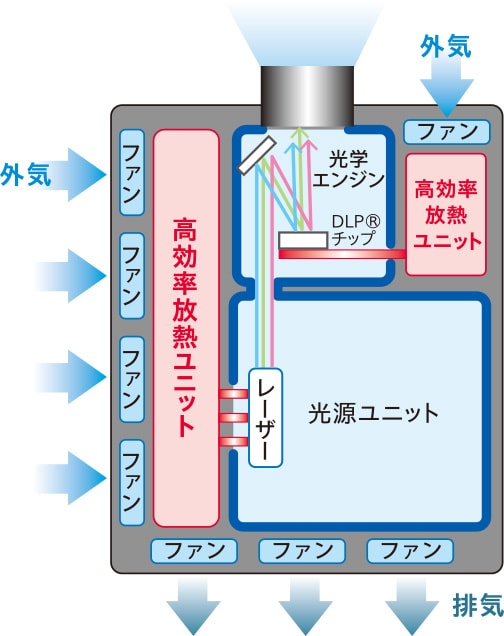

冷却システム

外気を取り入れ、ヒートパイプで効率よく発熱部を冷却します。光学エンジン・光源ユニットは外気が入らない構造のため、高品質な映像を長期間維持できます。

冷却システム

選べるオプションレンズで空間に最適な投写を実現

幅広い距離に設置が可能

レンズを交換することで、-0.01m~17.87mの距離まで幅広い範囲から大画面投写ができます。

幅広い距離に設置が可能
100型スクリーン投写時の設置目安距離

電動ズームで設置を容易に

微調整可能な電動レンズシフト・ズーム・フォーカス機能を搭載。離れた場所からリモコンで手早く調整できます。

微調整可能な電動レンズシフト・ズーム・フォーカス機能

自由度が高く優れた設置性

垂直360°設置

垂直360°設置プロジェクターを360°さまざまな角度に傾けて設置が可能。真上に向けて天井に投写するなど、幅広いシーンで活用できます。

垂直360°設置

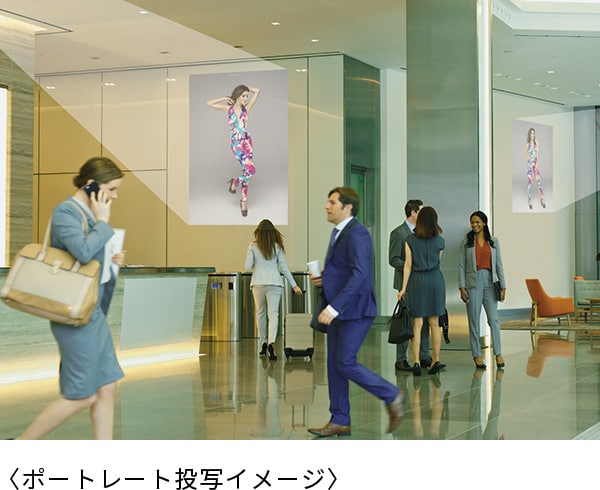

ポートレート投写

プロジェクターを90度回転し縦長の大画面映像を投写できます。
イベント会場などの演出にも最適です。

ポートレート投写

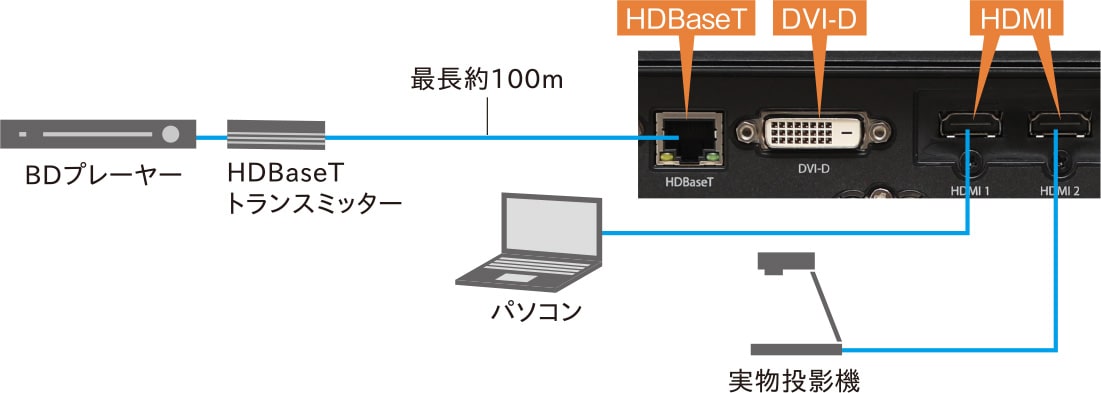

豊富なデジタル入力端子

HDMI端子(2系統)、DVI-D端子に加え、最長約100mのLANケーブル(CAT5e以上、シールドタイプ)一本でHDBaseT対応機器から映像/音声/制御信号を受信できるHDBaseT端子を搭載。HDMIとHDBaseTでの入力時は、4Kまでの信号入力に対応しており、出力側で映像圧縮しなくても投写できます。

豊富なデジタル入力端子

取扱説明書／仕様書／寸法表ダウンロードはこちら

主な製品仕様

横にスクロールします

項目 製品仕様
型式 IP-DU1000B IP-DU800B
外形寸法（W×D×H、mm） W500×D583×H216（突起部含む）
表示方式 単板DLP方式
表示素子 パネルサイズ 0.67インチ DMD
画素数 2,304,000画素
（水平1,920×垂直1,200） 		2,304,000画素
（水平1,920×垂直1,200）
色再現性 10億7,374万色（フルカラー）
投写レンズ ズーム 電動ズーム 電動ズーム
フォーカス 電動フォーカス
投写比 （交換レンズによって異なります）
レンズシフト 垂直（-0.15~0.55）左右（-0.05~0.05）
光源 レーザーダイオード
投写画面サイズ 40～300型（交換レンズによって異なります）
光出力（lm） 10000ｌｍ 8000ｌｍ
コントラスト比（全白/全黒） 3000000:1（ダイナミックブラックON時）
映像入出力端子／音声信号入出力端子 アナログ
入出力端子 		コンピュータ入力端子1 Dサブ15ピン×1系統
コンピュータ入力端子2 (5 BNC：RGBHV/YPbPr/YCbCr)×1系統
モニタ出力端子 Dサブ15ピン×1系統
3D SYNC入力端子 BNC ×1系統
3D SYNC出力端子 VESA 3pin x 1系統
ビデオ入力端子 ―
デジタル
入出力端子 		HDMI入力端子 HDMI×2系統（HDCP対応）
DVI-D入力端子 DVI-D×1系統
音声入力端子 ステレオミニ×1系統
音声出力端子 RCA L/R×1系統
コントロール端子
（RS-232C） 		入力端子 Dサブ9ピン×1系統
出力端子 Dサブ9ピン×1系統
有線LAN RJ45×1系統
HD BASE T RJ45×1系統
USB端子（電源供給用） USB Type-A 5V 2A×1系統
USB端子（Service用） USB Type B x 1
スピーカー（W） ―
電源 AC100V（50/60Hz）
消費電力 (W) 動作時 最大1100W 最大900W
待機時 0.5W（LAN時2W）
使用温度/湿度（RH） 0〜40℃ / 10〜85%（結露なきこと）
質量（kg） 26㎏ 26㎏
付属品 リモコン、電源コード(2.5m)、単3形乾電池(2個)、
取扱説明書（保証書つき）、HDMIケーブル

ダウンロード

取扱説明書 製品仕様書 寸法図
取扱説明書 製品仕様書 寸法図

姿図・コマ図

姿図・コマ図はこちらをご覧ください

投写距離

投写距離はプロジェクター本体からスクリーンまでの距離を指します。
※表の数値はフルスクリーンの場合の参考値です（製品により若干の誤差が生じる場合があります）。

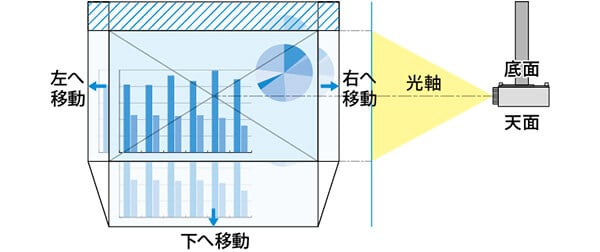

投写距離図

レンズ形式 LNS-D0811
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 1.7 2.4 0.47 0.88 1.41 -0.07
120 2.1 2.9 0.57 1.05 1.70 -0.08
150 2.6 3.6 0.71 1.31 2.12 -0.10
200 3.4 4.8 0.94 1.75 2.83 -0.13
300 5.0 7.2 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D1113
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 2.4 2.9 0.47 0.88 1.41 -0.07
120 2.9 3.4 0.57 1.05 1.70 -0.08
150 3.6 4.3 0.71 1.31 2.12 -0.10
200 4.8 5.7 0.94 1.75 2.83 -0.13
300 7.2 8.5 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D1316
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 2.7 3.5 0.47 0.88 1.41 -0.07
120 3.3 4.2 0.57 1.05 1.70 -0.08
150 4.1 5.2 0.71 1.31 2.12 -0.10
200 5.4 6.9 0.94 1.75 2.83 -0.13
300 8.1 10.4 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D1619
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 3.4 4.2 0.47 0.88 1.41 -0.07
120 4.0 5.0 0.57 1.05 1.70 -0.08
150 5.0 6.3 0.71 1.31 2.12 -0.10
200 6.7 8.4 0.94 1.75 2.83 -0.13
300 10.0 12.5 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D1929
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 4.2 6.2 0.47 0.88 1.41 -0.07
120 5.0 7.5 0.57 1.05 1.70 -0.08
150 6.2 9.4 0.71 1.31 2.12 -0.10
200 8.3 12.5 0.94 1.75 2.83 -0.13
300 12.5 18.7 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D2237
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 4.8 7.9 0.47 0.88 1.41 -0.07
120 5.8 9.5 0.57 1.05 1.70 -0.08
150 7.2 11.9 0.71 1.31 2.12 -0.10
200 9.6 15.8 0.94 1.75 2.83 -0.13
300 14.4 23.7 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D3654
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 7.7 11.6 0.47 0.88 1.41 -0.07
120 9.3 13.9 0.57 1.05 1.70 -0.08
150 11.6 17.4 0.71 1.31 2.12 -0.10
200 15.5 23.2 0.94 1.75 2.83 -0.13
300 23.2 34.8 1.41 2.63 4.24 -0.20
レンズ形式 LNS-D5383
スクリーン
サイズ(型)
［16：10］		 a
最小
（m）		 a
最大
（m）		 レンズシフト
底面側最大時		 レンズシフト
天面側最大時
b（m） c（m） b（m） c（m）
100 11.5 17.9 0.47 0.88 1.41 -0.07
120 13.8 21.4 0.57 1.05 1.70 -0.08
150 17.2 26.8 0.71 1.31 2.12 -0.10
200 23.0 35.7 0.94 1.75 2.83 -0.13
300 34.4 53.5 1.41 2.63 4.24 -0.20
LNS-D38装着時
レンズ形式 LNS-D38
スクリーンサイズ(型)
［16：10］		 a1
（m）		 a2
（m）		 b
（m）
100 -0.01 0.82 0.69
120 0.15 0.98 0.80
150 0.40 1.23 0.97
200 0.80 1.64 1.25
300 1.62 2.46 1.82

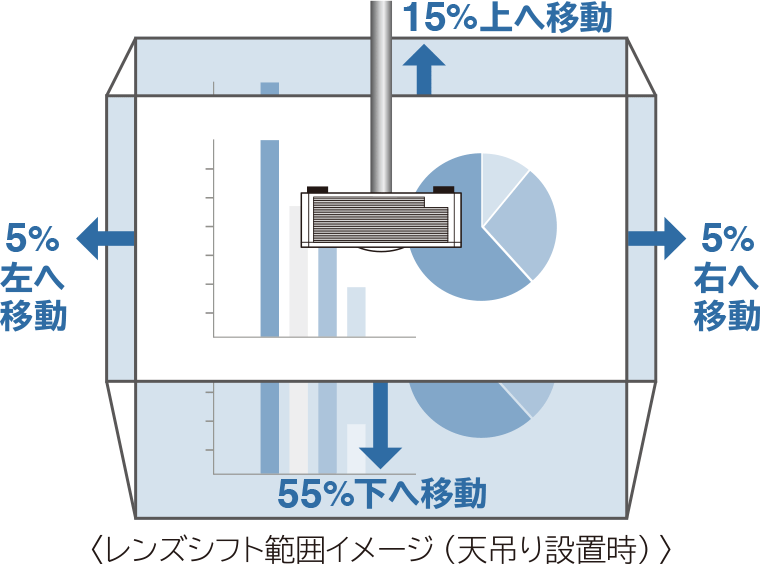

レンズシフト

プロジェクター本体を動かさずに画面の位置を水平／垂直に調整できる範囲を示します。
※以下は天吊り装置時のシフト範囲です。卓上装置時には上下が反転します。

天吊り装置時のシフト範囲を表した図

IP-DU1000B/IP-DU800B

レンズ形式 左／右 下
LNS-D38 ― ―
LNS-D0811 ±5% -15～+55%
LNS-D1113 ±5% -15～+55%
LNS-D1316 ±5% -15～+55%
LNS-D1619 ±5% -15～+55%
レンズ形式 左／右 下
LNS-D1929 ±5% -15～+55%
LNS-D2237 ±5% -15～+55%
LNS-D3654 ±5% -15～+55%
LNS-D5383 ±5% -15～+55%

オプション品

[ 交換レンズ ]

固定超短焦点レンズ 超短焦点レンズ 短焦点レンズ 中焦点レンズ 長焦点レンズ 超長焦点レンズ
固定超短焦点レンズ LNSｰD38

LNSｰD38

ズーム比 : 1.0
質量 : 2.68kg
投写比 :0.377

 超短焦点レンズ LNS-D0811

LNS-D0811

ズーム比 : 1.4
質量 : 2.06kg
投写比 :0.77〜1.11

 短焦点レンズ LNS-D1113

LNS-D1113

ズーム比 : 1.2
質量 : 1.98kg
投写比 :1.10〜1.30

 LNS-D1316

LNS-D1316

ズーム比 : 1.3
質量 : 1.94kg
投写比 :1.25〜1.60

 中焦点レンズ LNS-D1619

LNS-D1619

ズーム比 : 1.3
質量 : 1.92kg
投写比 :1.54〜1.93

 LNS-D1929

LNS-D1929

ズーム比 : 1.5
質量 : 1.42kg
投写比 :1.93〜2.90

 長焦点レンズ LNS-D2237

LNS-D2237

ズーム比 : 1.7
質量 : 1.78kg
投写比 :2.22〜3.67

 LNS-D3654

LNS-D3654

ズーム比 : 1.5
質量 : 1.83kg
投写比 :3.58〜5.38

 超長焦点レンズ LNS-D5383

LNS-D5383

ズーム比 : 1.6
質量 : 2.13kg
投写比 : 5.31〜8.26

[ 天吊り金具 ]

VCTUB
VCTUB
VCTUB 型番 天井～プロジェクター底面
低天井 VCTUB-003BK 191mm
標準 VCTUB-006BK 267mm
高天井 VCTUB-012BK 419mm
VCTUB-018BK 572mm
VCTUB-024BK 724mm
VCTUB-012018BK 473mm～651mm
VCTUB-018024BK 620mm～798mm
VCTUB-0203BK 778mm～1,108mm
VCTUB-0305BK 1,083mm～1,718mm
VCTUB-0507BK 1,692mm～2,327mm
VCTUB-0608BKK 1,997mm～2,632mm

※落下防止のため、ワイヤー(KTBW-600)と合わせて使用してください。

天吊り金具の取扱説明書・寸法図は
こちらをご覧ください
